综合管廊支架预埋件施工方案

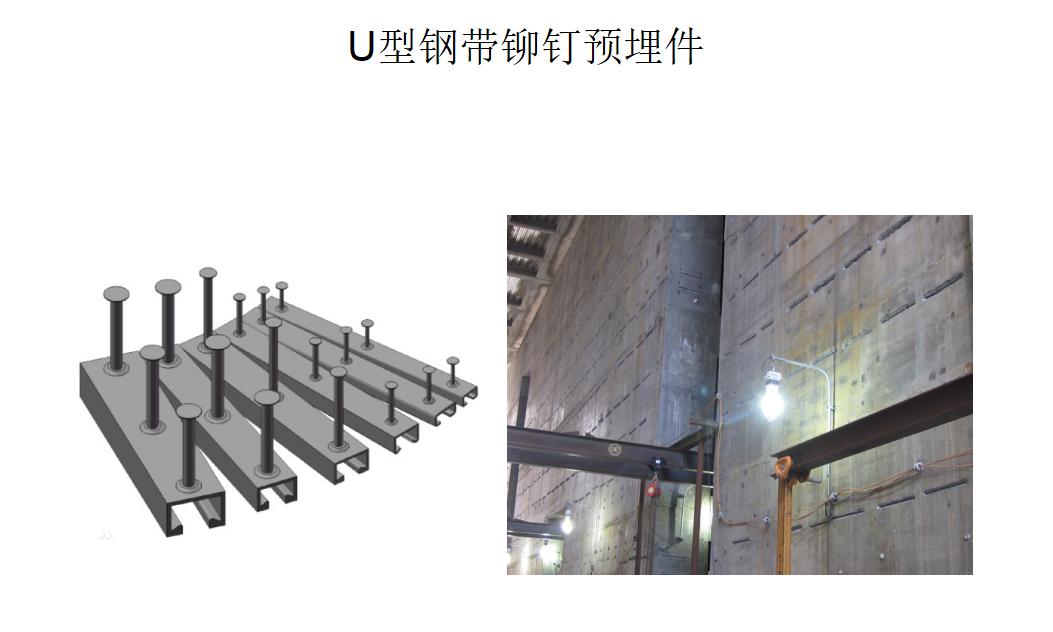

1.支架预埋件说明
支架预埋件符合设计要求：
①采用Q235B钢，内缘需带齿牙，以保证与连接件之间依靠**的机械咬合实现安全的抗剪、抗滑移性能，为整个系统提供可靠连接。
②采用背部焊接连接，以保证拼缝处传力可靠。 ③有刻度，以方便施工安装时的现场加工。 2.支架预埋件施工工艺流程
预埋件预埋：检查预埋件→预埋件的定位→预埋件固定→检查→混凝土浇灌→拆模板→清理预→预埋件检查。 3.预埋件检查
开始预埋之前,应检查预埋件的品种、规格、数量是否与该工程设计要求相符并有合格证书。并按工艺要求抽查预埋件的外形尺寸和焊缝质量。焊接应牢固、焊缝应饱满、无裂纹、夹渣、气泡等缺陷。槽形预埋件应检查槽内泡沫条填充是否完好。并按楼层需要的预埋件品种、规格、数量进行配置。



4. 预埋件定位与固定（关键工序、质量控制点）
（1）根据剪力墙的分格尺寸，按工程预埋件点位布置图的位置、品种、数量要求进行埋设。
（2）预埋件距墙体构件的边距应按设计要求确定。
（3）预埋件的定位偏差应符合下列要求：标高偏差不大于10.0mm，轴线与幕墙轴线的偏差前后不大于10.0mm，左右偏差不大于20.0mm。 （4） 检查预埋件定位完毕后，检验员应进行检查并记录。 （5） 预埋件定位后，把预埋件上锚筋与主体结构的钢筋焊接牢固。定位后预埋件表面与模板表面应紧密贴合。 5.焊接
固定锚栓与U型槽背面牢固连接，锚栓之间间距恰好与土建的横
