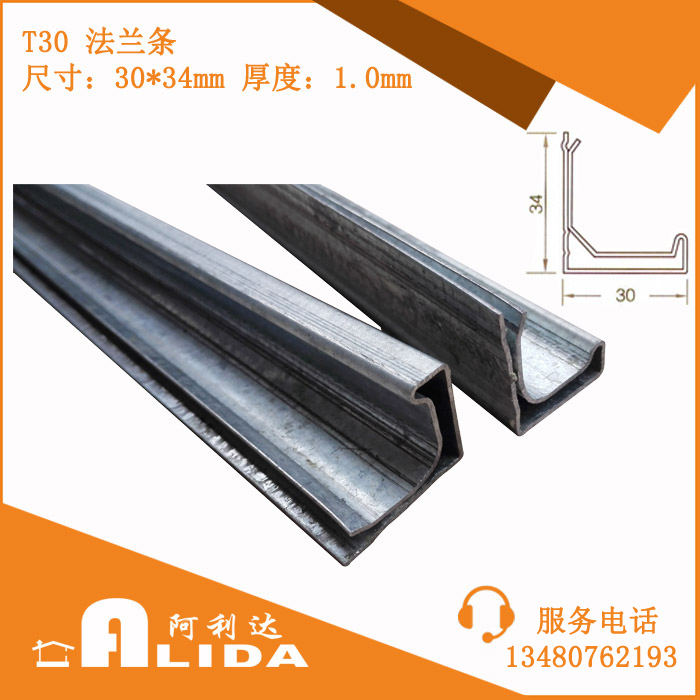

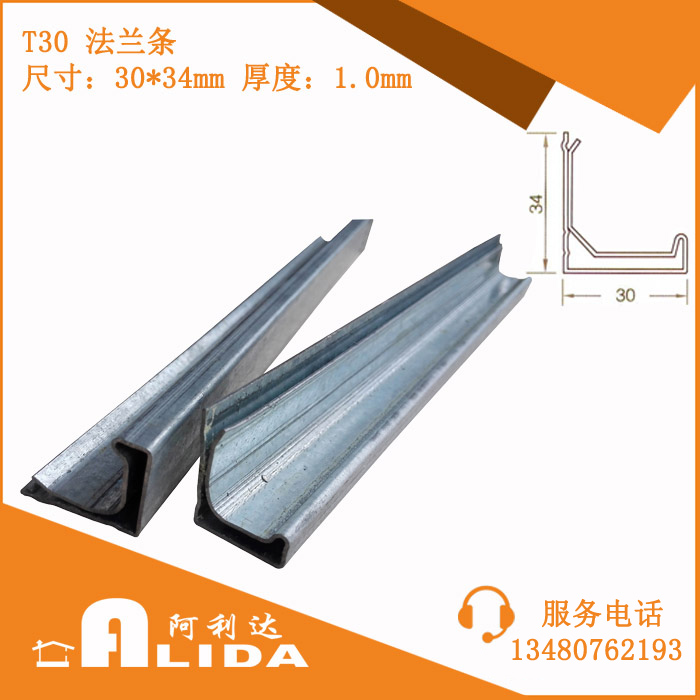

tdf duct flange-1.0mm 厚度法兰条

插接式法兰又称组合式法兰，又叫“TDC法兰条”，它的结构组成是用镀锌带钢通过机械专用设备在流水线上一次成型的产品。法兰条风管TDC与共板风管TDF在工程制作安装中*大区别就是法兰条风管的法兰强度和气密性要比共板风管法兰强度和气密性要来得强固一些并且密闭气流。插接式法兰这是一种多功能通风管道接口异体插接式法兰，它通过法兰条（型材）与角码组装，形成矩形框架式法兰。插接式法兰与通风管道端口插入连接构成整体，具有密封好、坚固耐用，运行噪音低，省工省时省料和安装便捷等特点。

       TDC插接式法兰系统是国际上通用管道制作法兰连接两大系统之一。它具有省时、省料、工作效率高、密封好、坚固耐用和驳接坚固等特点。它特别适用于通用管道截面面积较大的风管。目前世界许多发达国家的大厦均采用该系统，如世界*大的单一建筑物——美国甘乃迪太空中心的通风系统，美国的摩天大厦，原纽约世贸大厦、中国广州**高楼——中信广场，香港新会展中心等。法兰条按其工作性能和法兰强度及密封等级可以分为四种型号：T-20、T-30、T-35、T-40，其对应连接角码为T-20DC、T-30DC和T-40DC。TDC法兰的设计能配套及覆盖DW144标准内所列出的风管尺寸，TDC法兰曾按HVCA的PW/TMI(1987)试压程序进行测试。DW/TMI法兰试压程序是套用法兰产品的强度及密封性能程度按英国DW144内的法兰标准之平分等级DW/TMI Test-Result (DW/TMI测试结果)。

      板式法兰风管又称无法兰风管，又叫“TDF法兰风管”，其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的漏风率。其优点是节省材料，减少工程投资；漏风量小，降低能耗，节省运行费用，颇受施工企业欢迎。美国和欧洲等发达国家从九十年代开始采用风管的无法兰连接，目前此工艺已被广泛应用于各种工程。我国的国家标准 GB50243-2002关于《通风与空调工程施工及验收规范》中明确规定矩形风管可以采用无法兰连接工艺。北京中旅大厦、王府井饭店、上海贝尔电话公司工程项目均采用无法兰连接形式，效果良好。

连接组合法兰：

a. 风管本身两端折边自成法兰。组合后在风管的四个角装上法兰角，并在两个法兰面的四周均匀地填充密封胶，再用法兰弹簧夹将两段风管连接起来。 以上方法一般用于风管大边长度在630mm～1200mm之间连接。

 b. 插接式风管法兰连接。根据风管四条边的长度，分别配制四根法兰条插入风 管四边，填充密封胶后，调校法兰口平直，再用拉铆钉或其它方法将风管的四边与法兰条铆固。四个角同样与TDC1方法一样配制四个法兰角。然后在两个法兰面的四周均匀填充密封胶。用法兰弹簧夹将两段风管相接起来。 以上方法用于风管大边长度在1200mm～2000mm之间连接。

c.两种方法共用的弹簧夹皆为法兰夹，距法兰角尺寸为150mm左右，两法兰夹之间的空位为200mm以内（法兰夹本身长1500mm）
